Опоры освещения трубчатые фланцевые НФ, ОТ (108/76)ф
Опоры освещения трубчатые фланцевые НФ, ОТ(108/76)ф
Используют трубчатые фланцевые опоры НФ, ОТ, ОП освещения часто в городских парках, так же и в маленьких селениях.
Сегодня трубчатые опоры освещения встречаются в парках и дворах многоэтажек, около приусадебных участков и транспортных развязок. По словам специалистов, трубчатые опоры это хороший вариант для локального освещения любых территории.
Опоры освещения трубчатые фланцевые
Изготавливаются трубчатые опоры освещения (ОТф, КО, ОД, КОД, ОГ, НФ, ОП1ф, ОП2ф, ОП3ф) из трубного и листового проката, имеют относительно небольшой вес, что позволяет доступность в обслуживании.
Галерея трубчатые опоры
Опоры освещения трубчатые фланцевые ОТ(108/76)ф
| Наименование опоры | Артикул | Высота надземной части | Размер опорного фланца | Вес опоры | Наименование закладной ФМ | Артикул | Вес ЗДФ |
|---|---|---|---|---|---|---|---|
| H, м | A мм, S мм, B мм | кг | d(мм), S(мм),h1(м) | кг | |||
| ОТ(108/76)ф-2,5-фл.200 г.ц. | nwl1.1-ОТ108-76-200-10-2.5-01 | 2,5 | фл.200х10-Мц150-4х14 | 20,0 | ФМ 108*3мм-1,2-б | nwl9.1-ЗДФ108-3.0-200-10-1.2-04 | 12,50 |
| ОТ(108/76)ф-2,5-фл.200 г.ц.+п.о. | nwl1.1-ОТ108-76-200-10-2.5-02 | 2,5 | фл.200х10-Мц150-4х14 | 20,0 | ФМ 108*3мм-1,2-б | nwl9.1-ЗДФ108-3.0-200-10-1.2-04 | 12,50 |
| ОТ(108/76)ф-3,0-фл.200 г.ц. | nwl1.1-ОТ108-76-200-10-3.0-01 | 3,0 | фл.200х10-Мц150-4х14 | 23,0 | ФМ 108*3мм-1,2-б | nwl9.1-ЗДФ108-3.0-200-10-1.2-04 | 12,50 |
| ОТ(108/76)ф-3,0-фл.200 г.ц.+п.о. | nwl1.1-ОТ108-76-200-10-3.0-02 | 3,0 | фл.200х10-Мц150-4х14 | 23,0 | ФМ 108*3мм-1,2-б | nwl9.1-ЗДФ108-3.0-200-10-1.2-04 | 12,50 |
| ОТ(108/76)ф-4,0-фл.200 г.ц. | nwl1.1-ОТ108-76-200-10-4.0-01 | 4,0 | фл.200х10-Мц150-4х14 | 29,0 | ФМ 108*3мм-1,2-б | nwl9.1-ЗДФ108-3.0-200-10-1.2-04 | 12,50 |
| ОТ(108/76)ф-4,0-фл.200 г.ц.+п.о. | nwl1.1-ОТ108-76-200-10-4.0-02 | 4,0 | фл.200х10-Мц150-4х14 | 29,0 | ФМ 108*3мм-1,2-б | nwl9.1-ЗДФ108-3.0-200-10-1.2-04 | 12,50 |
| ОТ(108/76)ф-5,0-фл.200 г.ц. | nwl1.1-ОТ108-76-200-10-5.0-01 | 5,0 | фл.200х10-Мц150-4х20 | 34,0 | ФМ 108*3мм-1,2-б | nwl9.1-ЗДФ108-3.0-200-10-1.2-04 | 12,50 |
| ОТ(108/76)ф-5,0-фл.200 г.ц.+п.о. | nwl1.1-ОТ108-76-200-10-5.0-02 | 5,0 | фл.200х10-Мц150-4х20 | 34,0 | ФМ 108*3мм-1,2-б | nwl9.1-ЗДФ108-3.0-200-10-1.2-04 | 12,50 |
| ОТ(108/76)ф-6,0-фл.200 г.ц. | nwl1.1-ОТ108-76-200-10-6.0-01 | 6,0 | фл.200х10-Мц150-4х20 | 39,5 | ФМ 108*3мм-1,5-б | nwl9.1-ЗДФ108-3.0-200-10-1.5-04 | 15,00 |
| ОТ(108/76)ф-6,0-фл.200 г.ц.+п.о. | nwl1.1-ОТ108-76-200-10-6.0-02 | 6,0 | фл.200х10-Мц150-4х20 | 39,5 | ФМ 108*3мм-1,5-б | nwl9.1-ЗДФ108-3.0-200-10-1.5-04 | 15,00 |
| Наименование опоры | Артикул | Высота надземной части | Размер опорного фланца | Вес опоры | Наименование закладной ФМ | Артикул | Вес ЗДФ |
|---|---|---|---|---|---|---|---|
| H, м | A (d) мм, S мм, B мм | кг | d(мм), S(мм),h1(м) | кг | |||
| ОТ(108/76)ф-2,5-фл.d 210 г.ц. | nwl1.1-ОТ108-76-d210-10-2.5-01 | 2,5 | фл.d 210х10-Мц170-4х14 | 20,0 | ФМ 108*3мм-1,2-б | nwl9.1-ЗДФ108-3.0-d210-10-1.2-04 | 12,50 |
| ОТ(108/76)ф-2,5-фл.d 210 г.ц.+п.о. | nwl1.1-ОТ108-76-d210-10-2.5-02 | 2,5 | фл.d 210х10-Мц170-4х14 | 20,0 | ФМ 108*3мм-1,2-б | nwl9.1-ЗДФ108-3.0-d210-10-1.2-04 | 12,50 |
| ОТ(108/76)ф-3,0-фл.d 210 г.ц. | nwl1.1-ОТ108-76-d210-10-3.0-01 | 3,0 | фл.d 210х10-Мц170-4х14 | 22,5 | ФМ 108*3мм-1,2-б | nwl9.1-ЗДФ108-3.0-d210-10-1.2-04 | 12,50 |
| ОТ(108/76)ф-3,0-фл.d 210 г.ц.+п.о. | nwl1.1-ОТ108-76-d210-10-3.0-02 | 3,0 | фл.d 210х10-Мц170-4х14 | 22,5 | ФМ 108*3мм-1,2-б | nwl9.1-ЗДФ108-3.0-d210-10-1.2-04 | 12,50 |
| ОТ(108/76)ф-4,0-фл.d 210 г.ц. | nwl1.1-ОТ108-76-d210-10-4.0-01 | 4,0 | фл.d 210х10-Мц170-4х14 | 27,0 | ФМ 108*3мм-1,2-б | nwl9.1-ЗДФ108-3.0-d210-10-1.2-04 | 12,50 |
| ОТ(108/76)ф-4,0-фл.d 210 г.ц.+п.о. | nwl1.1-ОТ108-76-d210-10-4.0-02 | 4,0 | фл.d 210х10-Мц170-4х14 | 27,0 | ФМ 108*3мм-1,2-б | nwl9.1-ЗДФ108-3.0-d210-10-1.2-04 | 12,50 |
| ОТ(108/76)ф-5,0-фл.d 210 г.ц. | nwl1.1-ОТ108-76-d210-10-5.0-01 | 5,0 | фл.d 210х10-Мц170-4х20 | 32,0 | ФМ 108*3мм-1,2-б | nwl9.1-ЗДФ108-3.0-d210-10-1.2-04 | 12,50 |
| ОТ(108/76)ф-5,0-фл.d 210 г.ц.+п.о. | nwl1.1-ОТ108-76-d210-10-5.0-02 | 5,0 | фл.d 210х10-Мц170-4х20 | 32,0 | ФМ 108*3мм-1,2-б | nwl9.1-ЗДФ108-3.0-d210-10-1.2-04 | 12,50 |
| ОТ(108/76)ф-6,0-фл.d 210 г.ц. | nwl1.1-ОТ108-76-d210-10-6.0-01 | 6,0 | фл.d 210х10-Мц170-4х20 | 37,5 | ФМ 108*3мм-1,5-б | nwl9.1-ЗДФ108-3.0-d210-10-1.5-04 | 15,00 |
| ОТ(108/76)ф-6,0-фл.d 210 г.ц.+п.о. | nwl1.1-ОТ108-76-d210-10-6.0-02 | 6,0 | фл.d 210х10-Мц170-4х20 | 37,5 | ФМ 108*3мм-1,5-б | nwl9.1-ЗДФ108-3.0-d210-10-1.5-04 | 15,00 |

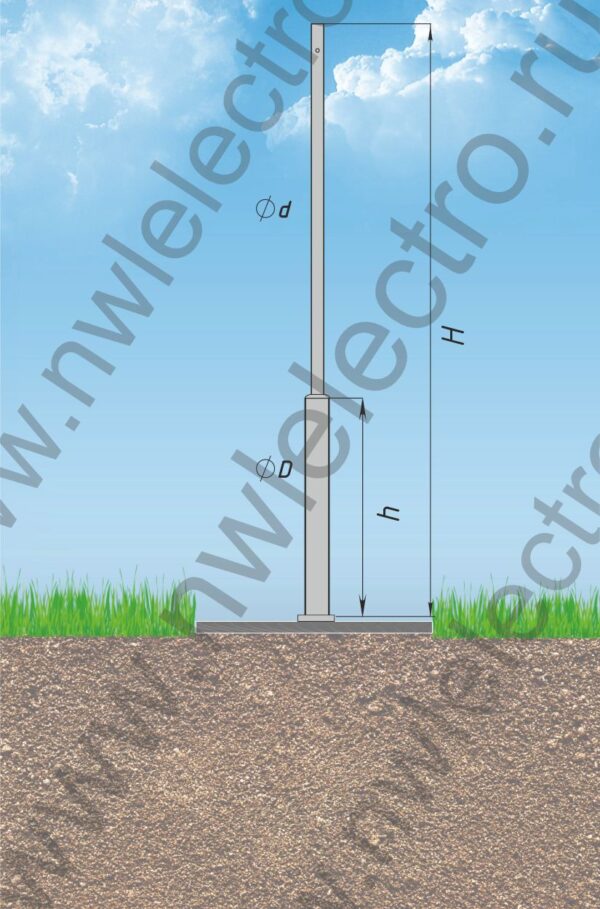

- Н — высота надземной части;
- D — диаметр нижней трубы опоры;
- d — диаметр верхней трубы опоры;
- n — количество отверстий под крепежные детали во фланце;
- A — габаритные размеры квадратного фланца;
- A (d) — габаритные размеры круглого фланца;
- В — межосевое (межцентровое) расстояние крепежных отверстий во фланце;
- S — толщина стенки металла;
- h1 — высота подземной части опоры (ЗДФ).
* указана полная расчетная масса металлоконструкций с учетом покрытия.
Приведенные таблицы носят справочный характер. При размещении заказа уточняйте у специалистов компании НВЛ-Электро.
Завод оставляет за собой право вносить конструктивные изменения, не влияющие на качество и технические характеристики изделия.
Вес изделия, указанный в таблице, является расчетным. Допускается отклонение фактического веса от расчетного согласно требований ГОСТ.
Опоры освещения трубчатые фланцевые НФ(108/76)ф
| Наименование опоры | Артикул опора | Вес опоры | Наименование ЗФ | Артикул ЗФ | Вес ЗФ | Размеры, мм | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| кг | кг | H | h1 | h2 | D1 | D2 | d | n | А | Б | ||||
| Опора ТАНС.12.100.000 (НФ-2,0-02-ц) | nwl1.2-НФ108-76-230-10-2.0-01 | 24 | ТАНС.31.046.000 (ЗФ-20/4/К180-1,2-б) | nwl9.2-зф108-3.0-230-10-1.2-04 | 14 | 2000 | 1000 | 1285 | 108 | 76 | М20 | 4 | 230 | 180 |
| Опора ТАНС.12.100.000-01 (НФ-3,0-02-ц) | nwl1.2-НФ108-76-230-10-3.0-01 | 31 | ТАНС.31.046.000 (ЗФ-20/4/К180-1,2-б) | nwl9.2-зф108-3.0-230-10-1.2-04 | 14 | 3000 | 1000 | 1285 | 108 | 76 | М20 | 4 | 230 | 180 |
| Опора ТАНС.12.100.000-02 (НФ-4,0-02-ц) | nwl1.2-НФ108-76-230-10-4.0-01 | 37 | ТАНС.31.046.000 (ЗФ-20/4/К180-1,2-б) | nwl9.2-зф108-3.0-230-10-1.2-04 | 14 | 4000 | 1000 | 1285 | 108 | 76 | М20 | 4 | 230 | 180 |
- Н — высота опоры
- h1 — высота закладного элемента
- h2,h3,h4 — вылет труб
- D1,D2,D3,D4 — диаметры труб
- d — номинальный диаметр резьбы крепежных деталей
- n — количество отверстий во фланце
- A — габаритные размеры фланца
- Б — межосевое расстояние крепежных деталей во фланце
*указана полная расчетная масса металлоконструкций опоры с учетом покрытия
**-В базовом исполнении данные опоры выпускаются с посадочным местом под торшерный светильник, при заказе необходимо уточнять, что опоры применяются с кронштейном.
Характеристики материалов трубчатых опор освещения ОТ, ОТВ, НФ, ОП
| Материалы изготовления металлоконструкций | ||
|---|---|---|
| материал изготовления | Трубный прокат | Ст-3 ГОСТ 10704-91, Ст20 ГОСТ 10705-80 |
| Листовой прокат | Ст3сп5 ГОСТ 14637-89 | |
| антикоррозийное покрытие | гор. цинк | ГОСТ 9.307-89 |
| порошковая окраска по карте RAL | ГОСТ 9.410-88 | |
| грунт/битум | ТУ 2313-002-20812160-2013 |
|
| соответствие нормативным документам | ТУ 25.11.22-001-87357630-2019 | |
| ГОСТ 32947-2014 Дороги автомобильные общего пользования. Опоры стационарного электрического освещения. Технические требования. | ||
| ГОСТ 23118-2012 Конструкции стальные строительные. Общие технические условия | ||
Технология изготовления трубчатых опор освещения (ОТф, КО, ОД, КОД, ОГ, НФ, ОП1ф, ОП2ф, ОП3ф) включает метод горячего оцинкования, поэтому готовая продукция надежно защищена от различной коррозии. В качестве декоративного покрытия и дополнительной защиты используют порошковую окраску.
Опоры трубчатые предназначены для установки на них торшерных светильников.
Опоры освещения трубчатые фланцевые ОТ (108/76)ф — присоединяются круглым или квадратным фланцем к закладному элементу фундаментного блока.
Сверху опоры освещения трубчатые венчают кронштейны, на которые крепятся осветительные приборы.
Высота опор освещения трубчатых над землей от 1,5 до 12 метров. Часть под землей — от 0,8 до 2 метров.
Устанавливаются опоры освещения трубчатые в отверстие в грунте глубиной от 0,8 до 2 метров.
Монтаж трубчатых опор освещения
Трубчатые фланцевые НФ, ОТ-ф опоры закладываются в пробуренное отверстие, фундаментный блок ЗДФ и бетонируются. После этого на болты крепится сама фланцевая, трубчатая опора освещения.Если же это трубчатые прямостоечные опоры освещения НП, (ОТ-п), они сами частично опускаются в грунт и тоже бетонируются. После установки трубчатых прямостоечных, производится монтаж кабеля.Для трубчатых прямостоечных НП, ОТ-п, трубчатых фланцевых НФ, ОТ-ф, возможна только подземная проводка. В нижней части, находящийся в земле (либо фланце) существует отверстие (лючок). Через него провода заводятся в опору освещения. В верхней части опор освещения также есть лючок для обслуживания.Компания «НВЛ-Электро» изготавливает под заказ и продает трубчатые опоры наружного освещения высотой от 1,5 до 12 метров, в том числе и оптом со склада. Мы идем навстречу заказчику и предоставляем возможность изготовления трубчатых опор по индивидуальному проекту 8(812)334-18-14 / nwlelectro@mail.ru
